エコシルフィのメーカー!北上電設工業!

エコシルフィのメーカー!北上電設工業!

天井ファンによる冷暖房環境向上システム エコシルフィ
  • 弊社エコシルフィ導入実績
  • エコシルフィQ&A
  • お問い合わせ

エコシルフィって?導入のメリット導入事例お問い合わせ

エコシルフィって?

エコシルフィ
エコシルフィ エコシルフィ

天井から床に落ちる拡散しにくい直線的な気流。
その微風が創る強制対流によって空調効率をアップさせるファンシステムです。

上下・水平の温度のムラを解消して快適空間と空調費の節減に貢献します。


エコシルフィ

冷暖房環境向上と省エネルギー性が評価され、(財)省エネルギーセンター主催「H13年度(第12回)省エネ大賞」において「省エネルギーセンター会長賞」を受賞しました。

機種一覧

冷暖房環境を向上させる数々のアイテム 多くの経験とノウハウで最適なシステムをご提案致します。

形式 写真 材質 設置方式 有効設置高 有効面積
F-120GS
(PIP自然触媒による消臭機能付)
F-120GS (PIP自然触媒による消臭機能付) ABS樹脂 天井埋込み ~3m ~10m2
F-120JS
(PIP自然触媒による消臭機能付)
F-120JS (PIP自然触媒による消臭機能付) ABS樹脂 天井直付け ~3m ~10m2
F-120G F-120G ABS樹脂 天井埋込み ~3m ~15m2
F-120J F-120J ABS樹脂 天井直付け ~3m ~15m2
F-170G F-170G アルミ枠プラスチックルーバー 天井埋込み ~7m ~30m2
F-170U F-170U ABS樹脂 天井埋込み ~7m ~30m2
F-170R F-170R ABS樹脂 ブラケットタイプ ~8m ~30m2
F-170M F-170M 木製格子枠 天井埋込み ~7m ~30m2

※本体以外に別途、電源装置・コントロールスイッチが必要です

topへ

エコシルフィって?導入のメリット導入事例お問い合わせ

導入のメリット

  • 直線的な微風が室内の温度ムラを解消し、快適な空間環境を作ります。 ※1

  • 冷暖房費が最大30%節約!温度ムラの解消で、冷暖房の設定を抑えることができ省エネできます。

  • 空調機の設備容量を小さくすることで、設備工事費をおさえることが可能となります。設計の幅が広がります。

  • 床暖房より経済的に部屋の快適性を実現することができます。

  • 小さくコンパクトなので、どんな空間にもマッチし、簡単に配置できます。

  • 常時運転することで、結露やカビの発生を防止することができます。

  • エアーカーテンとして使用することで、外気の浸入を防ぐことができます。

直線的な微風が室内の温度ムラを解消!

特徴
特徴

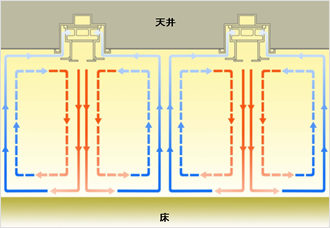

※1 エコシルフィは拡散しない直線的な風向で誘導される「強制対流」を発生させ、室内を均一に動く空気の流れを作り出します。

エコシルフィ設置前と設置後の変化

【エコシルフィ設置前】
エコシルフィ設置前

暑く、乾燥し頭がボーっとする。
顔はボンヤリ熱いのに、足元が冷える。
温かい空気がちっとも届かない!寒い!

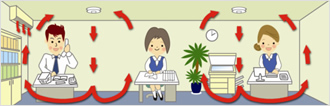

【エコシルフィ設置後】
エコシルフィ設置後

ファンのおかげで快適!
4℃設定ダウンでも足元約10℃アップ!
おまけに20%省エネ!


エコシルフィON・OFF時の比較データ

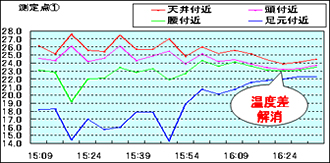

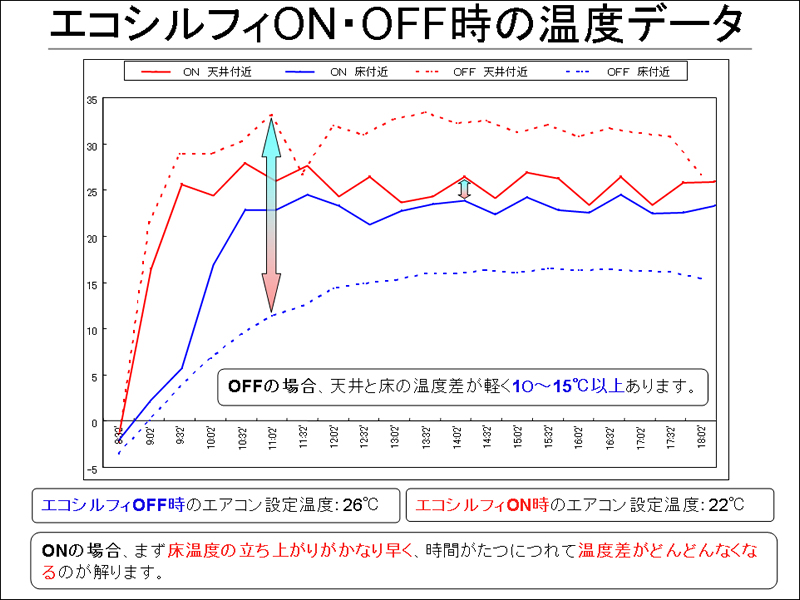

【エコシルフィON・OFF時の温度データ】
エコシルフィON・OFF時の温度データ
エコシルフィOFF時 エアコン設定温度:26℃
エコシルフィON時 エアコン設定温度:22℃

・OFFの場合、天井と床の温度差が軽く10~15℃以上あります。

・ONの場合、まず床温度の立ち上がりがかなり早く、時間がたつ
 につれて温度差がどんどんなくなるのが解ります。

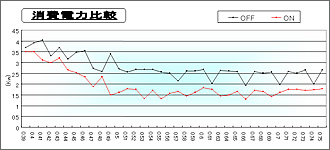

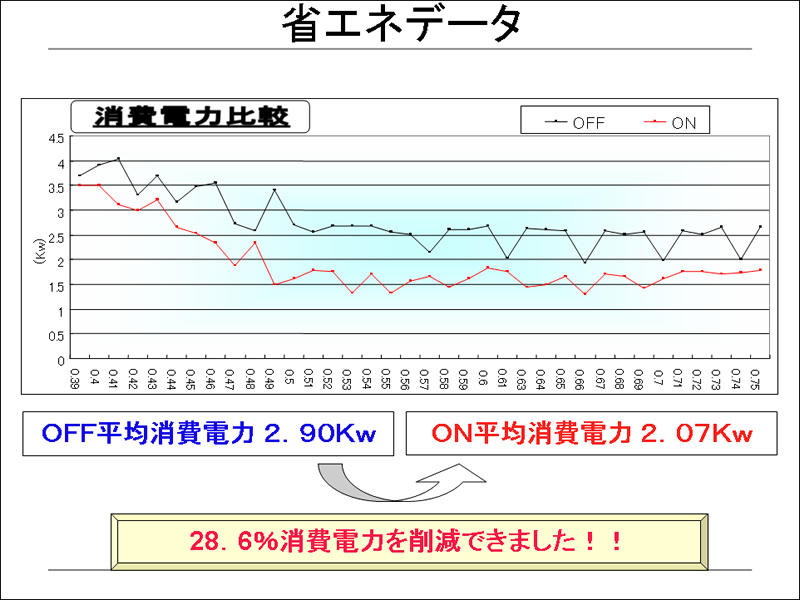

【エコシルフィON・OFF時の省エネデータ】
省エネデータ
エコシルフィOFF時 平均消費電力 2.90Kw
エコシルフィON時 平均消費電力 2.07Kw

28.6%消費電力を削減できました!!


エコシルフィ(170R)温度ムラ解消シミュレーション(作動後30分間の様子、1コマ30秒)

  • シュミレーション

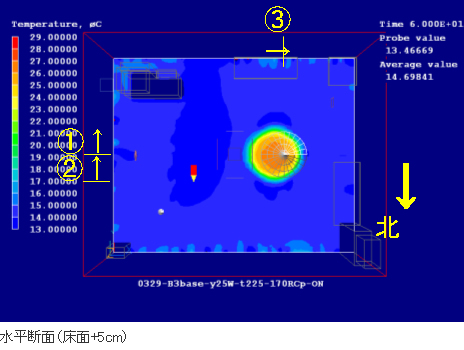

    水平断面(床面+5cm)

  • シュミレーション

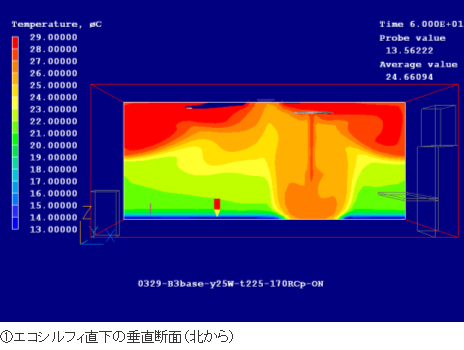

    ①エコシルフィ直下の垂直断面(北から)

  • シュミレーション

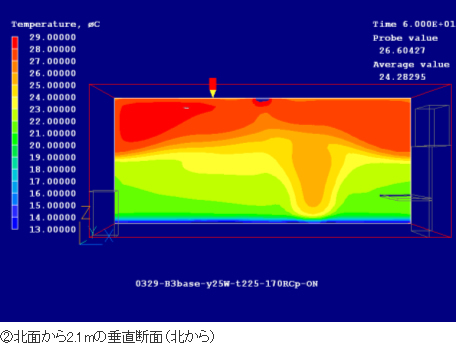

    ②北面から2.1mの垂直断面
    (北から)

  • シュミレーション

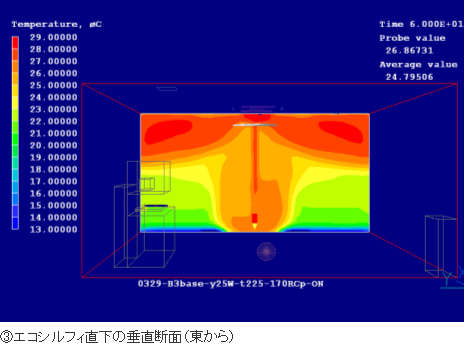

    ③エコシルフィ直下の垂直断面(東から)

画像をクリックしていただくと大きな画像をご覧いただけます

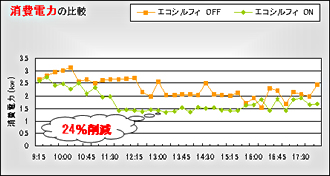

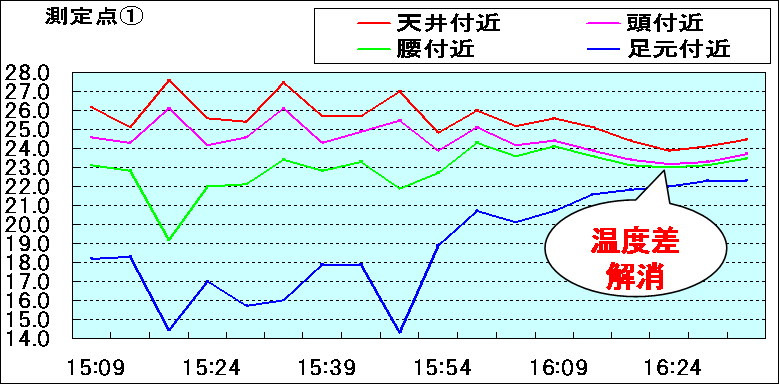

エコシルフィの効果

  • エコシルフィOFF時

    エコシルフィOFF時

    暖房時25℃設定

  • エコシルフィON時

    エコシルフィON時

    暖房時22℃設定


エコシルフィの経済効果

  • 空調関係の省エネを最大30%実現

    ・イニシャルコスト(空調機器の容量20%カット)
    ・ランニングコスト(電気代・灯油代等)

  • 投資回収期間は最短1.5年

    ・空調機器の容量20%カットして導入の場合最大1.5年

  • CO2削減に貢献します

    ・空調関係の省エネ実現に伴う二酸化炭素削減

  • 省エネ法・ISO14001対策に有効です

    ・2008年4月 省エネ法の改正で工場単位から事業者単位
